No cenário da engenharia moderna, a incerteza no subsolo é um dos maiores vetores de risco para o cronograma e o orçamento de uma obra. Para mitigar esses riscos, a Qualigeo Engenharia utiliza o Pipe Locator (ou Localizador de Tubulações), um método geofísico de investigação não destrutiva (IND) essencial para o mapeamento de infraestruturas metálicas e cabos energizados.

 O que é o Pipe Locator?

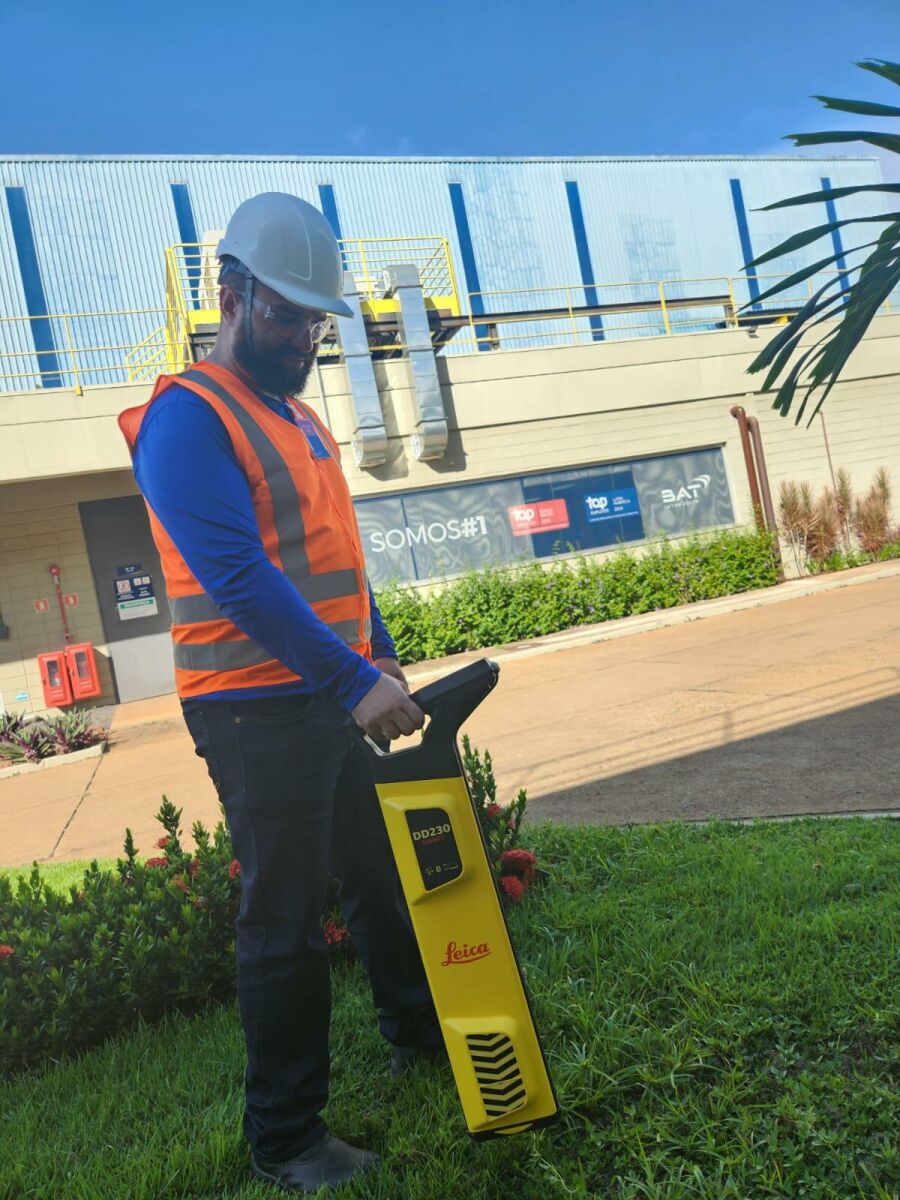

O Pipe Locator é um dispositivo de alta precisão projetado para localizar e rastrear a trajetória de tubulações subterrâneas. Diferente de métodos invasivos, ele permite a identificação exata de tubulações de gás, redes de água metálicas e cabos de telecomunicações ou energia sem a necessidade de escavações exploratórias.

O funcionamento do Pipe Locator baseia-se nos princípios do eletromagnetismo. O sistema é composto por dois componentes principais: um transmissor e um receptor.

1. Indução ou Conexão Direta (Transmissor): O equipamento gera um sinal eletromagnético de frequência específica que é aplicado à tubulação alvo. Isso pode ocorrer por conexão física direta (clamping) ou por indução, onde o sinal é transmitido através do solo até o condutor metálico.

2. Detecção de Campo (Receptor): A corrente que flui pela tubulação cria um campo magnético circular ao seu redor. O receptor, operado pelo técnico na superfície, detecta esse campo, permitindo determinar a posição horizontal (eixo X) e a profundidade (eixo Z) da rede com margem de erro mínima.

Aplicações Técnicas e Setores de Atuação

A versatilidade do Pipe Locator permite sua aplicação em diversos setores onde a precisão é inegociável:

• Saneamento e Gás: Localização de adutoras e ramais de distribuição metálicos.

• Energia e Telecomunicações: Rastreamento de cabos elétricos energizados e fibras ópticas com fio guia.

• Indústrias e Plantas Químicas: Mapeamento de utilidades em ambientes confinados ou com alta densidade de redes.

• Infraestrutura de Transportes: Atuação em aeroportos, ferrovias e rodovias para evitar interferências em obras de expansão.

Diferenciais e Sinergia com o Georadar (GPR)

Embora o Georadar (GPR) seja excelente para detectar objetos não metálicos e anomalias no solo, o Pipe Locator oferece diferenciais específicos:

• Identificação Seletiva: Enquanto o GPR "enxerga" tudo o que reflete ondas eletromagnéticas, o Pipe Locator pode ser sintonizado para seguir uma rede específica, ignorando interferências adjacentes.

• Precisão em Profundidade: Em solos argilosos ou altamente condutivos, onde o sinal do GPR pode ser atenuado, o Pipe Locator mantém alta performance na detecção de condutores metálicos.

• Sinergia: A Qualigeo frequentemente utiliza ambos os métodos de forma combinada. O GPR localiza o "desconhecido", enquanto o Pipe Locator confirma a identidade e a profundidade exata da rede metálica, eliminando qualquer margem de improviso.

Por que o Pipe Locator é vital para obras e projetos de engenharia?

A utilização deste método traz o que chamamos na Qualigeo de "investimento inteligente". Os principais benefícios incluem:

1. Segurança Operacional: Redução drástica do risco de rompimentos acidentais que podem causar explosões, inundações ou choques elétricos.

2. Previsibilidade Financeira: Evita multas contratuais pesadas e custos de reparos emergenciais que surgem quando uma rede é danificada por falta de mapeamento.

3. Eficiência no Cronograma: Com a planta de interferências em mãos, a equipe de escavação trabalha com agilidade, sem interrupções para "testes" de solo.

O Pipe Locator como Ferramenta de
Gestão de Risco Financeiro (ROI)

Contratar o mapeamento técnico da Qualigeo é uma estratégia de seguro operacional. A Investigação Não Destrutiva (IND) atua diretamente na preservação do caixa da empresa:

1. Eliminação do "Strike" de Rede: O custo de rompimento de uma fibra óptica de alta capacidade ou uma rede de gás pode superar em centenas de vezes o valor de um mapeamento técnico.

2. Redução de Paralisações: Obras interrompidas por interferências imprevistas geram multas e custos fixos de maquinário parado. Com o mapeamento, o cronograma é cumprido com previsibilidade.

3. Responsabilidade Civil e Ambiental: O mapeamento exato protege a empresa contra desastres ambientais e processos judiciais decorrentes de danos à infraestrutura pública ou de terceiros.

Como a Qualigeo Engenharia pode colaborar

Desde 2010, a Qualigeo Engenharia entrega soluções de alta complexidade técnica em todo o território nacional. Nossa equipe realiza a interpretação técnica qualificada dos dados, transformando sinais eletromagnéticos em laudos precisos e inteligência estratégica para o seu projeto.

Seja para um projeto de expansão industrial ou para a manutenção de redes urbanas, a Qualigeo oferece a segurança de quem atua conforme as mais rigorosas normas nacionais e internacionais, sempre com respaldo de ART (Anotação de Responsabilidade Técnica).
