Em qualquer obra de infraestrutura, ampliação industrial, escavação ou intervenção urbana, existe um fator que muitas vezes permanece invisível até que um problema aconteça: o que está enterrado sob a superfície.

Tubulações de água, esgoto, drenagem, gás, cabos elétricos, redes de telecomunicações e até cavidades subterrâneas podem representar riscos significativos quando não identificados previamente. Um único rompimento pode gerar acidentes, paralisações, prejuízos financeiros e impactos operacionais consideráveis.

É nesse cenário que o Georadar (Ground Penetrating Radar – GPR) se destaca como uma das principais tecnologias para investigação não destrutiva do subsolo. Capaz de identificar estruturas enterradas sem a necessidade de escavações exploratórias, o método fornece informações valiosas para o planejamento e a execução segura de obras.

Neste guia, você entenderá como o GPR funciona, quais estruturas ele consegue detectar, suas aplicações na localização de tubulações de PVC, redes de gás, sistemas elétricos e cavidades subterrâneas, além dos fatores que influenciam a qualidade dos resultados.

O que é o Georadar (GPR)?

O Georadar, também conhecido como Ground Penetrating Radar (GPR), é um método geofísico de investigação não destrutiva que utiliza ondas eletromagnéticas de alta frequência para analisar a subsuperfície.

A tecnologia foi desenvolvida para permitir a visualização indireta de estruturas enterradas, identificando alterações físicas existentes abaixo do solo sem a necessidade de escavações ou perfurações.

O GPR é amplamente utilizado em:

• Engenharia civil;

• Infraestrutura urbana;

• Indústrias;

• Rodovias e ferrovias;

• Aeroportos;

• Mineração;

• Arqueologia;

• Estudos geológicos;

• Inspeções estruturais.

Sua principal vantagem é fornecer informações rápidas e precisas sobre o subsolo, reduzindo riscos operacionais e aumentando a previsibilidade dos projetos.

Como o GPR funciona na prática?

O funcionamento do Georadar é baseado na emissão e recepção de ondas eletromagnéticas.

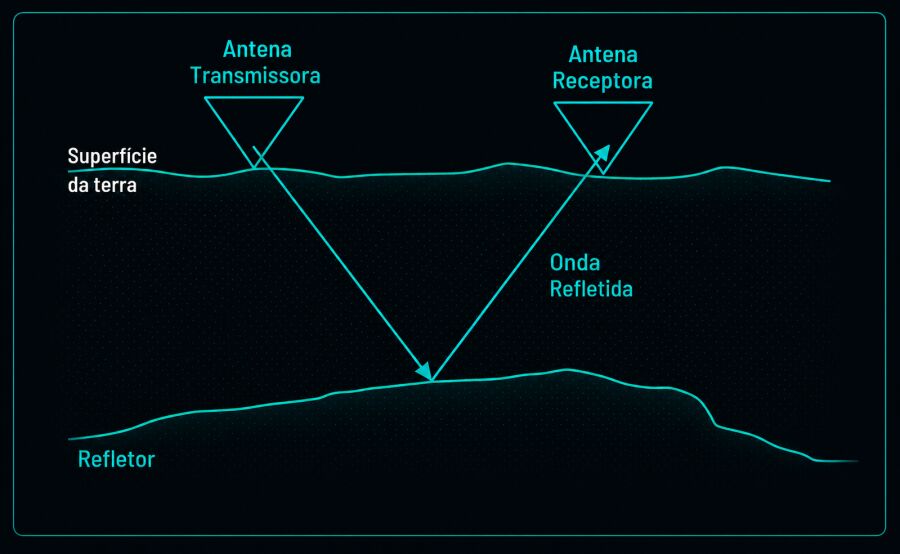

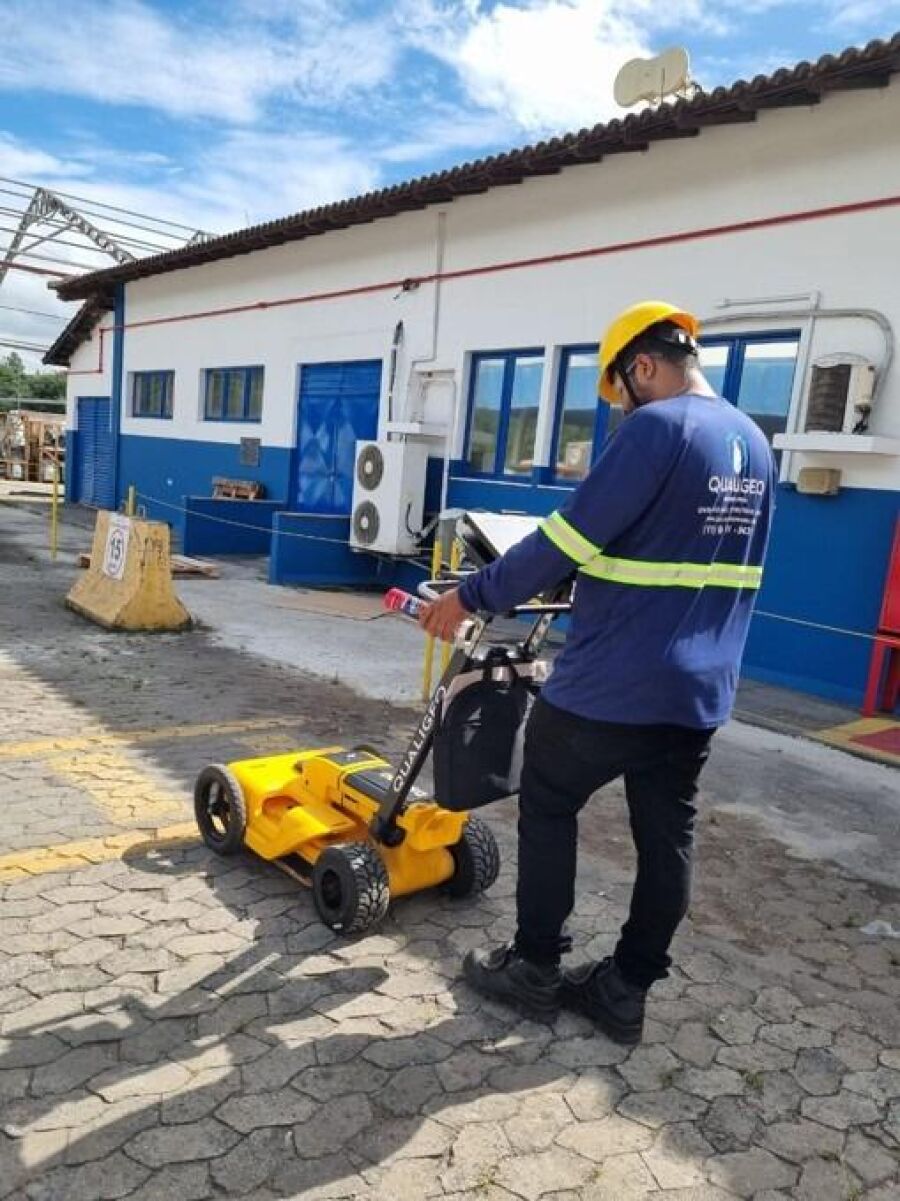

O equipamento possui uma antena transmissora que envia pulsos eletromagnéticos para o solo. À medida que essas ondas se propagam, encontram diferentes materiais e interfaces subterrâneas.

Quando ocorre uma mudança nas propriedades elétricas entre dois materiais, parte da energia é refletida de volta para a superfície. Essas reflexões são captadas pela antena receptora e transformadas em dados digitais.

Em seguida, softwares especializados processam essas informações e geram imagens conhecidas como radargramas.

De forma simplificada, o processo ocorre em quatro etapas:

1. Emissão do sinal eletromagnético;

2. Propagação das ondas pelo subsolo;

3. Reflexão ao encontrar diferentes materiais;

4. Registro e interpretação dos sinais retornados.

O princípio é semelhante ao de um ultrassom, porém utilizando ondas eletromagnéticas em vez de ondas sonoras.

O que o Georadar consegue detectar?

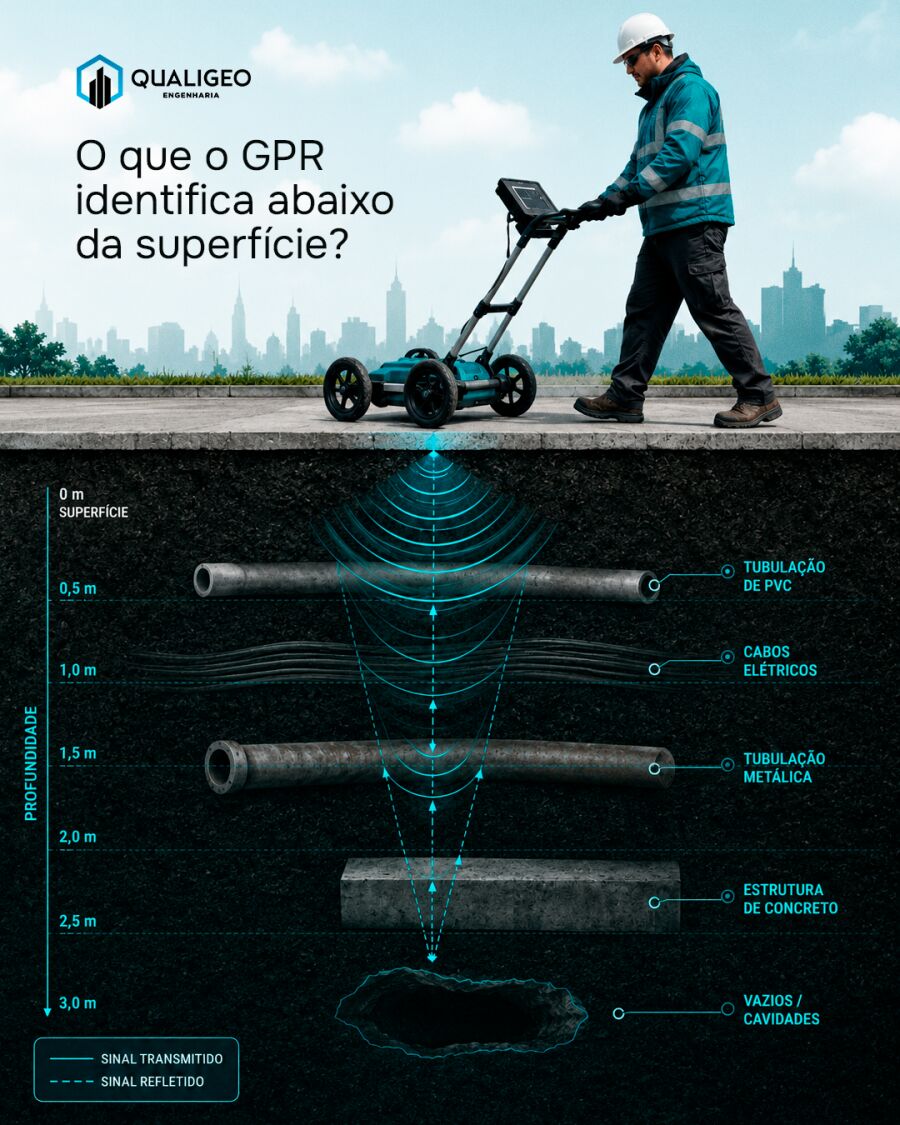

A versatilidade do GPR é um dos fatores que tornam essa tecnologia tão utilizada. Entre as principais estruturas identificáveis estão:

Estruturas lineares

• Tubulações metálicas;

• Tubulações de PVC;

• Redes de drenagem;

• Dutos de gás;

• Cabos elétricos;

• Redes de telecomunicações;

• Fibra óptica.

Estruturas pontuais

• Caixas subterrâneas;

• Poços de inspeção;

• Conexões enterradas;

• Interferências desconhecidas.

Vazios e cavidades

• Cavidades naturais;

• Galerias subterrâneas;

• Erosões internas;

• Vazios sob pavimentos.

Elementos construtivos

• Fundações;

• Blocos de concreto;

• Estruturas enterradas;

• Armaduras e elementos estruturais.



Como o GPR identifica tubulações enterradas?

Quando uma tubulação está enterrada, ela apresenta propriedades diferentes do solo ao seu redor. Essa diferença gera reflexões específicas das ondas eletromagnéticas emitidas pelo equipamento.

Nos radargramas, tubulações geralmente aparecem como anomalias em formato hiperbólico, padrão amplamente utilizado para identificação e interpretação das estruturas.

A qualidade dessa identificação depende de fatores como:

• Profundidade da tubulação;

• Diâmetro;

• Material;

• Conteúdo interno;

• Condições do solo.

Quanto maior o contraste entre a tubulação e o material ao redor, mais evidente tende a ser sua assinatura geofísica.

O Georadar detecta tubulações de PVC?

Sim, o GPR consegue identificar estruturas não metálicas. Isso significa que ele pode localizar:

• Tubulações de PVC;

• Tubulações PEAD;

• Redes de esgoto;

• Sistemas de drenagem;

• Tubulações de abastecimento de água.

A resposta gerada pelo equipamento ocorre devido à diferença entre as propriedades elétricas do tubo e do material que o envolve. Além disso, o conteúdo interno influencia diretamente os resultados.

Por exemplo:

Tubulação vazia

Tende a gerar uma resposta distinta devido à presença de ar em seu interior.

Tubulação preenchida com água

A água possui propriedades dielétricas significativamente diferentes, aumentando o contraste e favorecendo a detecção.

Tubulação com efluentes

Também pode apresentar assinaturas específicas dependendo da composição do fluido.

Por esse motivo, a interpretação especializada dos dados é fundamental.

 Como o Georadar identifica redes elétricas e telecomunicações?

Cabos subterrâneos representam outro desafio frequente em obras e instalações industriais. Dependendo da configuração da rede, o GPR pode auxiliar na localização de:

• Cabos elétricos;

• Redes de média tensão;

• Infraestruturas de telecomunicações;

• Eletrodutos;

• Dutos para fibra óptica.

Em muitos casos, a tecnologia é utilizada em conjunto com o Pipe Locator para aumentar a confiabilidade da investigação.

Essa combinação permite localizar tanto elementos metálicos quanto estruturas não metálicas presentes no subsolo.

Como o GPR detecta cavidades e vazios subterrâneos?

As cavidades subterrâneas representam riscos significativos para estruturas e pavimentos. Esses vazios podem ser originados por:

Processos naturais

• Dissolução de rochas;

• Formação de cavernas;

• Processos geológicos.

Processos antrópicos

• Antigas galerias;

• Túneis abandonados;

• Escavações antigas.

Processos erosivos

• Piping;

• Carreamento interno de solo;

• Erosões subterrâneas.

Quando o sinal eletromagnético encontra uma região vazia ou preenchida por ar, ocorre uma mudança significativa no comportamento das ondas.

Essa alteração gera respostas características que permitem identificar a presença de anomalias subterrâneas.

A detecção precoce dessas condições contribui para evitar recalques, afundamentos e colapsos estruturais.

Até que profundidade o Georadar consegue investigar?

Essa é uma das perguntas mais frequentes. Não existe uma profundidade fixa aplicável a todos os levantamentos.

O alcance do GPR varia conforme:

• Frequência da antena;

• Tipo de solo;

• Umidade;

• Condutividade elétrica;

• Dimensões do alvo.

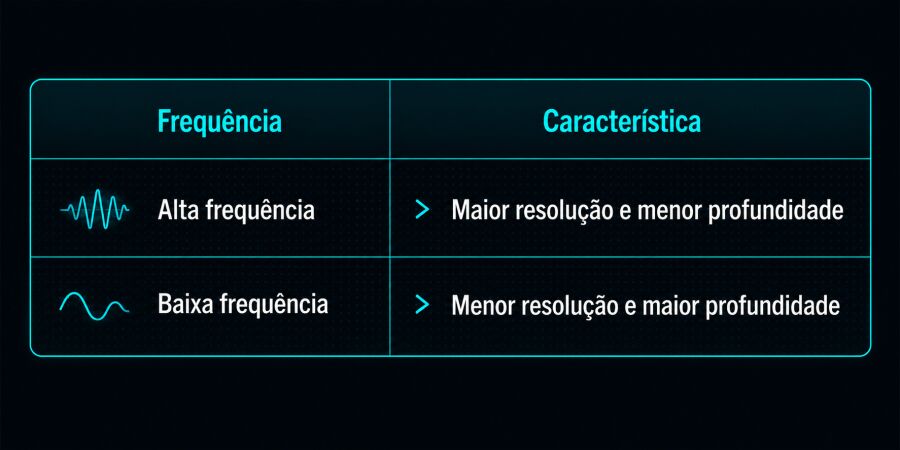

De forma geral:

Por isso, cada projeto exige uma configuração específica de equipamento.

Quais fatores influenciam os resultados de um levantamento com GPR?

A eficiência do levantamento depende de diversos fatores. Os principais são:

Tipo de solo: Solos arenosos normalmente apresentam melhores condições para propagação das ondas. Já solos argilosos tendem a atenuar os sinais com maior intensidade.

Umidade: O teor de água influencia diretamente a propagação eletromagnética.

Frequência utilizada: A escolha da antena deve considerar o objetivo da investigação.

Profundidade dos alvos: Estruturas mais profundas podem gerar respostas menos evidentes.

Experiência da equipe: A interpretação dos radargramas é um fator decisivo para a qualidade do resultado final.

Quais são as etapas de um levantamento com Georadar?

Um levantamento profissional normalmente segue as seguintes etapas:

1. Planejamento da inspeção;

2. Reconhecimento da área;

3. Definição da malha de levantamento;

4. Aquisição dos dados em campo;

5. Processamento das informações;

6. Interpretação técnica;

7. Marcação das interferências identificadas;

8. Elaboração do relatório final.

Esse fluxo garante maior precisão e rastreabilidade dos resultados.

Quais informações são entregues ao cliente após o mapeamento com GPR?

É a etapa de processamento e interpretação dos dados que transforma os sinais captados pelo equipamento em informações úteis para a tomada de decisão.

Após a conclusão do levantamento, os dados coletados passam por análises específicas que permitem identificar a localização das interferências detectadas, estimar suas profundidades e compreender como elas se distribuem ao longo da área investigada.

Dependendo dos objetivos do projeto, o cliente pode receber representações gráficas das estruturas identificadas, mapas de localização, croquis técnicos e relatórios interpretativos que auxiliam diretamente no planejamento das próximas etapas da obra ou intervenção.

Em um levantamento para instalação de fundações, por exemplo, o objetivo principal pode ser identificar possíveis interferências que possam ser atingidas durante as escavações. Já em uma planta industrial, a investigação costuma buscar o mapeamento completo das utilidades subterrâneas para evitar danos em redes existentes durante ampliações ou reformas.

Dependendo do escopo do projeto, os resultados podem incluir:

• Radargramas;

• Mapas de interferências;

• Croquis de localização;

• Profundidades estimadas;

• Relatórios técnicos;

• Registro fotográfico;

• Recomendações técnicas.

Essas informações fornecem uma base técnica muito mais segura para a tomada de decisões, reduzindo incertezas e aumentando a previsibilidade do empreendimento.

Quando contratar uma investigação com GPR?

Em muitos empreendimentos, o subsolo continua sendo tratado como uma incógnita até o momento em que as escavações começam. O problema é que, quando uma interferência é descoberta durante a obra, normalmente ela já se transformou em um atraso, um custo adicional ou até mesmo um incidente operacional.

Uma tubulação rompida, um cabo elétrico atingido ou uma rede de gás danificada podem interromper atividades, mobilizar equipes emergenciais e comprometer cronogramas inteiros. Em alguns casos, os custos associados à correção do problema podem ser significativamente superiores ao investimento realizado em uma investigação preventiva.

Por isso, cada vez mais empresas adotam levantamentos com GPR antes do início das intervenções. A lógica é simples: identificar os riscos antes que eles se tornem problemas.

Investir em uma investigação prévia do subsolo oferece vantagens significativas.

Entre elas:

●       Redução de acidentes;

●       Menor risco de rompimento de redes;

●       Diminuição de retrabalho;

●       Maior previsibilidade da obra;

●       Menor impacto operacional;

●       Redução de custos;

●       Maior segurança para equipes e ativos.

Quando as informações subterrâneas são conhecidas antecipadamente, a equipe de engenharia consegue adaptar projetos, redefinir posicionamentos de escavações e planejar a execução com muito mais segurança.

—--------------------

O Georadar (GPR) tornou-se uma ferramenta indispensável para a investigação não destrutiva do subsolo, permitindo localizar tubulações de PVC, redes de gás, cabos elétricos, estruturas enterradas e cavidades com rapidez e precisão.

Ao fornecer informações confiáveis antes do início das intervenções, a tecnologia reduz riscos, evita danos a infraestruturas existentes e contribui para uma execução mais segura e eficiente das obras.

Com mais de 15 anos de experiência em engenharia diagnóstica e investigação subterrânea, a Qualigeo utiliza tecnologias avançadas de Georadar e Pipe Locator para apoiar empresas, concessionárias, indústrias e obras de infraestrutura em todo o Brasil.

Conhecer o que existe abaixo da superfície é uma decisão estratégica para proteger pessoas, ativos e investimentos. Gostaria de saber mais sobre o mapeamento com o Georadar? Fale com a nossa equipe pelo link abaixo:
